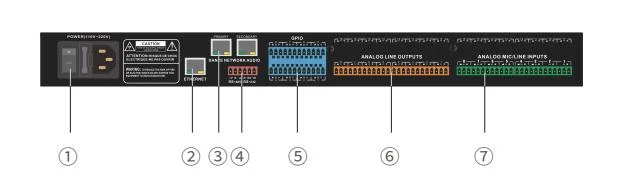

● الطاقة: قم بتوصيل مصدر الطاقة 110V -220} V ، يتحكم مفتاح Rocker Switch في مصدر طاقة المعالج.
● Ethernet: من خلال الاتصال بمنفذ الشبكة هذا ، يمكن للكمبيوتر العميل تصحيح الجهاز ومراقبته.
● Dante: تستخدم للاتصال بشبكة Dante Audio.
● RS 232+ RS485: قم بتوصيل محطة التحكم أو معدات التحكم المركزية.
● GPIO: قم بتوصيل محطة التحكم أو معدات التحكم المركزية.
● المخرجات: يمكن توصيلها بمكبرات الصوت ومكبرات الصوت النشطة والمعدات الأخرى.
● المدخلات: يمكن توصيلها بمكبرات الصوت ومكبرات الصوت النشطة والمعدات الأخرى.
سمات
● قنوات الإدخال التناظرية: 16.
● قنوات الإخراج التناظرية: 16.
● قنوات إدخال دانتي: 16.
● قنوات الإخراج دانتي: 16.
● المعالج: ADI SHARC 21489@450 MHz SIMDX2.
● قوة معالجة DSP: 400 MIPs ، 1.6 GFLOPS.
● معدل أخذ العينات: 48 كيلو هرتز ، ± 100 جزء في المليون.
● THD+N:<-95dB @17dBu.
● إدخال النطاق الديناميكي: 113dB.
● النطاق الديناميكي الإخراج: 113dB.
● وحدة المعالجة قابلة للتكوين ويمكن استبدالها بحرية وفقًا للاحتياجات.
● يمكن تشغيل 8 أجهزة عبر الإنترنت في نفس الوقت.
● بطاقة الصوت المدمجة ذات المدخلات الواحدة و One-Oute USB ، تدعم تشغيل الموسيقى والتسجيل ومؤتمرات الفيديو الناعمة (مثل: Zoom ، Tencent Conference ، DingTalk Conference ، إلخ).
● AC-Type AC ، وقت الذيل: 512 مللي ثانية ، معدل التقارب: 60 ديسيبل/ثانية ، سعة إلغاء الصدى: 60dB.
● قناة مستقلة AFC (قمع التعليقات) ، باستخدام خوارزمية الشق ، زيادة كسب الإرسال: 10dB.
● قمع الضوضاء (ANS) ، زادت نسبة الإشارة إلى الضوضاء بمقدار 18 ديسيبل.
● Ducker.
● تعويض كسب الضوضاء (ANC).
● الحصول على مشاركة الخلاط التلقائي (AMC) ، الخلاط التلقائي العتبة (خلاط البوابة).
● 12- Band British Parametric Equalizer ، مما يوفر 5 خيارات مرشح: Parametric ، Lowshelf ، Highshelf ، Lowpass ، Highpass.
● تزويد المستخدمين الطرفي بواجهة تشغيل مخصصة ، ودعم ما يصل إلى 30 جهازًا بنفس إدارة الواجهة.
● دعم تتبع الكاميرا.
● مع 8 GPIOS.
● مع وظيفة التحكم المركزي ، يمكن أن تدعم RS232 ، RS485 ، UDP ثلاث طرق تحكم ، التحكم في مصدر الطاقة ، تبديل الإشارات ، التحكم البيئي ، التحكم في الصوت وغيرها من التحكم الكلي في النظام ، وإدراك نقرة واحدة لفتح الوظائف المطلوبة للنظام.
الوسم : معالج Audio DSP ، مصنعو معالجات الصوتيات الصوتية ، المصنع, الترحيل الإدارة, نطاق الترحيل, فائض مضخم PA, نظام مؤتمر مركز الخدمات اللوجستية, مكبرات الصوت الموزعة للسلطة الفلسطينية, صوت IP للحدائق المائية
مواصفة
|
المعالج |
ADI Sharc 21489 x2 |
|
معدل أخذ العينات/بت الكميات |
48k/24bit |
|
DSP Floating Point Engine |
40bit |
|
عدد قنوات المدخلات والمخرجات التناظرية |
16 x 16 |
|
عدد قنوات إدخال وإخراج دانتي |
16 x 16 |
|
كسب المدخلات |
0/3/6/9/12/15/18/21/24/27/30/33/36/39/42/45/48 DBU |
|
قوة الوهمية |
+48 v/10ma max |
|
استجابة التردد (20 ~ 20 كيلو هرتز) |
± 0. 3db |
|
أقصى مستوى |
+18 DBU |
|
thd+n |
<-95dB @17dBu |
|
إدخال النطاق الديناميكي |
113db |
|
النطاق الديناميكي الإخراج |
113db |
|
قناة العزل @1KHz |
108dB |
|
مقاومة المدخلات (اتصال متوازن) |
5.4KΩ |
|
مقاومة الإخراج (اتصال متوازن) |
600Ω |
|
تأخير النظام |
<6ms |
|
إمدادات الطاقة العاملة |
AC110 ~ 240V ، 50 هرتز/60 هرتز |
|
الأبعاد (عرض العرض x عمق x) |
482 × 260 × 45 مم |
|
وزن النقل |
4 كجم |
|
أقصى مستوى |
+18 DBU |
|
thd+n |
<-95dB @17dBu |
|
إدخال النطاق الديناميكي |
113db |
|
النطاق الديناميكي الإخراج |
113db |
|
قناة العزل @1KHz |
108dB |
|
مقاومة المدخلات (اتصال متوازن) |
5.4KΩ |
|
مقاومة الإخراج (اتصال متوازن) |
600Ω |
|
تأخير النظام |
<3ms |
|
إمدادات الطاقة العاملة |
AC110 ~ 240V ، 50 هرتز/60 هرتز |
|
الأبعاد (عرض العرض x عمق x) |
482 × 260 × 45 مم |
|
وزن النقل |
4 كجم |
س: ما هي الوظائف الأساسية والمزايا التقنية لمعالج الصوت DSP؟
ج: تتمثل الوظيفة الأساسية للجهاز في إدراك التوجيه الذكي وخلط ومعالجة الإشارات الصوتية متعددة القنوات ، ودعم التكوين المرن لـ 16 قناة مستقلة و 16 قناة إخراج. تشمل المزايا الفنية:
إمكانية المعالجة عالية الأداء: استخدام رقائق DSP العائمة في 64- بتن نقطة DSP مثل ADI SHARC 21489 ، ودعم معالجة الصوت عالية الدقة (مثل النطاق الديناميكي حتى 120 ديسيبل) ، ويمكن أن يدير خوارزميات معقدة مثل AC (إلغاء الصدى الصوتي) ، ANS (قمع الضوضاء) ؛
خلط المصفوفة الكامل والتوجيه: يدعم توزيع الإشارة المجانية 16 × 16 ، يمكن تخصيص علاقات تعيين الإدخال والإخراج ، ويدمج معادلة حدودي (PEQ) ، كروس ، تعويض التأخير وغيرها من الوظائف ؛
التوسع والتوافق: يدعم بطاقة صوت USB المدمجة أنظمة مؤتمرات الفيديو الناعمة (مثل Zoom ، Tencent Conference) ، وتوفر واجهة التحكم RS232/RS485/UDP لسهولة التكامل في نظام التحكم المركزي.
